ЗКП 5.200-М

Длина (мм): 2000
Ширина (мм): 1780
Высота(мм): 1790
Вес (кг): 4300
ГОСТ: серия 3.501.1-144.1
Объем бетона (м3): 1.7
Количество:

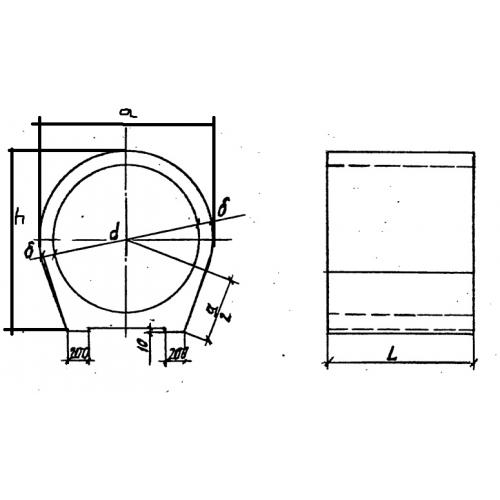

Стандарт изготовления изделия: Серия 3.501.1-144 Звенья круглых водопропускных труб ЗКП 5-200 м - прочные железобетонные элементы. Строительство водопропускных труб, применяемых в автодорожных и железнодорожных насыпях, считается обязательным. Их основное предназначение – транспортировка сточных и атмосферных вод. Это обеспечивает безопасную и надежную эксплуатацию дорожного сооружения. Водоток формируется из звеньев круглых труб ЗКП 5-200 м, откосных стенок, открылок и подпорных элементов. Звено трубы – это специальные железобетонные изделия, которые конструктивно выглядят как цилиндры с плоскими бетонными "ножками". Конструкция трубы может предусматривать наличие одного, двух или трех очков. Особое устройство опоры позволяет строить водовод без применения фундаментных блоков, что удешевляет строительный проект, а значит, это имеет практическое и экономическое обоснование. Достаточно обустроить подсыпку из песчано-гравийной смеси толщиной 10-15 см. Реже делают монолитный фундамент. Фиксация звена в сооружении производится также за счет значительной массы самого элемента, поэтому его сдвиг исключен. Благодаря применению высокопрочных и качественных материалов готовые изделия могут эксплуатироваться в условиях агрессивной среды, а также под значительными вертикальными нагрузками. Звенья водотока укладывают под насыпь грунта высотой до 20 метров. 1. Варианты написания маркировки. По условиям действующего стандарта Серии 3.501.1-144 допускается писать маркировочные знаки несколькими вариантами: 1. ЗКП 5-200 м. 2. ЗКП 5.200 м. 3. ЗКП 5 200 м. 2. Основная сфера применения. Звенья круглых водопропускных труб ЗКП 5-200 м используют при строительстве водотоков периодического и постоянного действия автодорожных и железнодорожных насыпей. Средняя скорость пропуска водной среды может достигать до 15 м3/с. За счет небольшого отверстия трубы не могут пропускать большое количество воды. Однако за счет высокой прочности данные железобетонные изделия могут быть установлены на равнинной местности районов с сейсмической активностью до 9 баллов по шкале Рихтера. Толщина стенки звеньев рассчитывается из условия долговечной работы водосборной системы под колоссальными вертикальными нагрузками. Элементы работают в агрессивных условиях, при этом целостность земляного полотна не нарушается, и поэтому они считаются наиболее безопасным в эксплуатации. Звенья ЗКП 5-200 м могут формировать трубу требуемой длины, достаточно составить два-три элемента. Прочность, надежность и долговечность – главные характеристики круглого водовода, который построен с применением звеньев марки ЗКП. Это позволяет восполнить любые нужды дорожного строительства. 3. Обозначение маркировки. Маркировочные знаки формируют по условиям Серии 3.501.1-144 и позволяют определить тип изделия, основной типоразмер, габаритный размер и тип исполнения. Таким образом, обозначение ЗКП 5-200 м расшифровывается как: 1. ЗКП – звено круглое с плоским опиранием. 2. 5 – типоразмер (первая группа, отражает размер несущей способности). 3. 200 – длина (значение округлено до целого числа и для удобства чтения записано в дециметрах). 4. М – северное исполнение. Основные размерные характеристики: Длина = 2000; Ширина = 1780; Высота = 1790; Вес = 4300; Объем бетона = 1,7; Геометрический объем = 6,3724. 4. Основные материалы и их характеристики. Звенья круглых водопропускных труб ЗКП 5-200 м изготавливают в заводских условиях по технологии вибропрессования. Применяют тяжелые бетоны марки прочности В30 и В35. Материал должен также отвечать всем требованиям морозостойкости (стойкость к перепадам отрицательных температур должна быть не менее 200-300 8-часовых циклов замораживания и размораживания), водонепроницаемости и трещиностойкости. В состав бетона вводят пластификаторы и производят гидрофобную пропитку изделия, повышая тем самым его водостойкость. Напомним, что звенья эксплуатируются при длительном и агрессивном действии водной среды. Прочностные характеристики достигаются при армировании стальными сварными конструкциями. Их изготавливают по схеме КП из стали класса А-200, А-300 и А-200 с термическим упрочнением, также применяют горячекатаную проволоку и плоские сетки. В тело звена дополнительно закладываются металлические детали-фиксаторы . Стальные детали проходят жесткую антикоррозионную обработку, что позволяет продлить срок службы бетонного изделия. Качественное армирование элементов позволяет их эксплуатировать под значительным давлением грунта без ущерба дорожному сооружению. 5. Транспортировка и хранение. Звенья круглых водопропускных труб ЗКП 5-200 м транспортируют спецтранспортом требуемой грузоподъемности. Изделия надежно фиксируют и прокладывают деревянными подкладками. Погрузка и разгрузка выполняется с соблюдением правил техники безопасности. Звенья предохраняют от ударов и повреждений. Комплекс защитных мер позволяет сохранить продукцию в небитом состоянии. Хранение звеньев осуществляется в штабелях в условиях склада. Укладывают стопки 1-2 ряда. Слои изолируют досками толщиной 3 см.
