Стандарт изготовления изделия: Серия 3.407-57/87
Приставки железобетонные (пасынки) используют в теплоэнергетической сфере при строительстве электроопор, как деревянных, так и железобетонных. Данные изделия используют для закрепления опор электропередач с напряжением до 35 кВт.
1.Варианты написания маркировки.
Приставки железобетонные ПТ 45 маркируют согласно действующему Стандарту Серия 3.407-57/87. В обозначение входит буквенно-цифровая группа, где указывают тип изделия и основной размерный ряд, учитывая расчетные нагрузки несущей способности. Маркировка пасынков из железобетона может быть написана разными вариантами:
1. ПТ 45;
2. ПТ-45.
2.Основная сфера применения пасынков ПТ 45 .
Основное предназначение железобетонных приставок тип ПТ 45 это закрепление опор высоковольтных линий напряжением до 35 кВт. Могут быть также использованы при обустройстве телефонных или телеграфных линий, а также при обустройстве радиофикационных сетей, спутниковых линий. Применение для деревянных или железобетонных опор обусловлено проектом. Например, использование только деревянных опор линий электропередач не допускается, так как материал дерева быстро изнашивается и имеет невысокие эксплуатационные свойства. Данные способы подходят для сооружений ЛЭП номиналом до 35 кВт.
За счет того, что железобетонные пасынки ПТ 45 изготавливают из специальных бетонов, их применение может осуществляться в условиях критически низких температур (-55 градусов по Цельсию), при высокой сейсмичности (вплоть до 7-9 баллов по шкале Рихтера), а также в условиях малоагрессивного воздействия сред. Так пасынки ПТ 45 в водонасыщенном состоянии должны выдерживать многократные циклы замораживания-размораживания, при этом не разрушаясь.
3.Обозначение маркировки изделий.

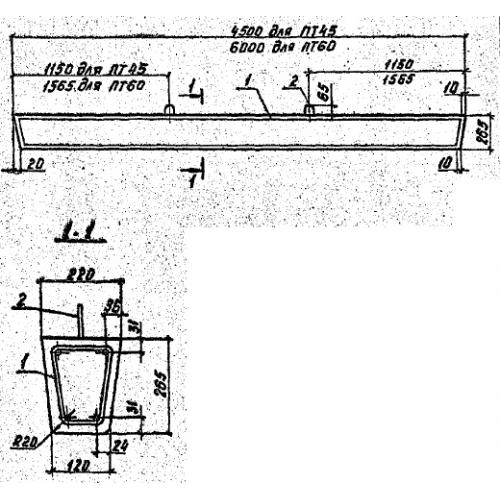

Железобетонные приставки ПТ 45 изготавливают согласно Серии 3.407-57/87 и ТУ 5863-006-00113557-94 . Тип изделия ПТ пасынок трапециевидный; основные габаритные размеры 4500х220х265 , где:
1. Длина, L 4500 ;
2. Ширина, B 220 ;
3. Высота, H 265 .
Дополнительно указывают:
1. Масса пасынка 510;
2. Геометрический объем 0,2624 ;
3. Объем бетона - 0,203 .
Условные обозначения ПТ 45 , где:
45 длина (дм);
4.Основные характеристики и материалы для изготовления.
Железобетонные приставки или пасынки ПТ 45 изготавливают из тяжелых бетонов методом вибропрессования. Требования по технологии изготовления содержит ГОСТ 14295-75 и Серия 3.407-57/87. За счет высокого уплотнения бетонной смеси, готовое изделие отвечает высоким прочностным характеристикам и может применяться в ответственных узлах.
Бетон для ПТ 45 должен отвечать следующим параметрам:
1. Марка по прочности на сжатие соответствует М350;
2. Класс бетона по прочности на сжатие - не менее чем В25;
3. Марка по морозостойкости не менее чем F150 и F200 (то есть не менее чем 150-200 циклов замораживания-размораживания);
4. Водонепроницаемость бетона не менее чем W4;
5. Отпускная прочность бетона для ПТ 45 не менее чем 90 кг/м2;
6. Категория лицевой стороны бетона А7.
Для повышения прочности ПТ 45 производится обязательное армирование сварным (метод контактно-точечной сварки) или вязаным каркасом тип Кр7-1С и Кр7-2С (для сварного каркаса), или Кр7-1В и Кр7-2В (для вязального каркаса). Спирали между собой связывают вязальной проволокой. Для прутков используется арматура класса А-III, А-IV диаметров 10 и 12 мм. согласно ГОСТ 5781-82. Предельное отклонение по шагу поперченного расположения арматурного каркаса допускается не более +15 мм и -40 мм. Дополнительно закладывают монтажные петли в тело приставки тип ПЯ-2 диаметром 6 мм. Стоит отметить, что изделия с раковинами, выбоинами, оголенной арматурой не допускаются к эксплуатации, так как изделия подвержено разрушению. Качество железобетонных изделий проверяется поэтапно.
Готовые изделия обладают необходимым запасом по прочности, поэту срок эксплуатации значительно продлевается. За счет высоких эксплуатационных характеристик пасынки ПТ 45 погруженные в грунт подвергаются незначительному действию со стороны среды.
5.Хранение и транспортировка изделий.
Железобетонные изделия приставки ПТ 45 транспортируют при помощи спецтранспорта, погрузка производится при помощи крана путем присоединения крюков к монтажным петлям. Перевозят пасынки в горизонтальном положении, прокладывая слои деревянными досками. Хранят ПТ 45 штабелями высотой до 2,5 метров. Между изделиями укладывают деревянные прокладки толщиной не менее 3 см.
