Стандарт изготовления изделия: Серия 3.407.1-143
Опорно-анкерные плиты П 3 и – железобетонные изделия, применяемые на базе стоек тип СВ и СНВ. Конструктивно элементы выглядят как платформы круглой формы и имеют 4 отверстия определенного диаметра для крепления вспомогательных элементов. Плиты могут применяться в качестве дополнительного ребра жесткости, когда электротехнические стойки устанавливаются на слабых грунтах. Как ригель плита отлично работает, если опоры ЛЭП заглубляются в котлован глубиной до 2,7 метра. Это позволяет получать очень прочные и более долговечные сооружения.
Благодаря применению тяжелых армированных бетонов для изготовления плит удается получить элементы, которые будут работать в условиях значительных сжимающих нагрузок, не разрушаясь. Анкерная опора увеличивает площадь опирания, повышая устойчивость стойки. Таким образом, применение опорно-анкерной плиты П 3 и имеет экономическое и практическое обоснование. Энергетическое строительство требует применения только прочных, надежных и долговечных элементов, поэтому опорные плиты, как и стойки, изготавливают в соответствии с жесткими стандартами Серии 3.407.1-143. Все условия регламента обязательны для исполнения.
1. Варианты маркировки изделий.
Опорно-анкерные плиты П 3 и разделяют по видам и маркам по специальным обозначениям. Это буквенно-цифровая комбинация, в которой содержится тип железобетонного изделия, размерная группа и дополнительной буквой указывается модификация плиты. Маркировка может быть записана несколькими вариантами, каждый из которых считается правильным:
1. П 3 и.
2. Основная сфера применения.
Опорно-анкерные плиты П 3 и используются в основном в энергетическом строительстве в качестве опор для стоек (ЖБ-изделия, изготовленные из вибрированного бетона) ЛЭП с низким номинальным напряжением. Анкерные элементы надежно закрепляются в любом типе грунта. Плита также выполняют функцию ригеля, обеспечивая устойчивость всего инженерного сооружения. Жесткий упор позволяет отлично противостоять значительным ветровым нагрузкам и силам грунтового морозного пучения. Таким образом, опоры могут применяться во всех климатических регионах России, даже в условиях крайнего Севера. Часто эти элементы используются и в частном строительстве. Из них создают колодезные упоры и прочие гидротехнические постройки.
3. Обозначение маркировки.

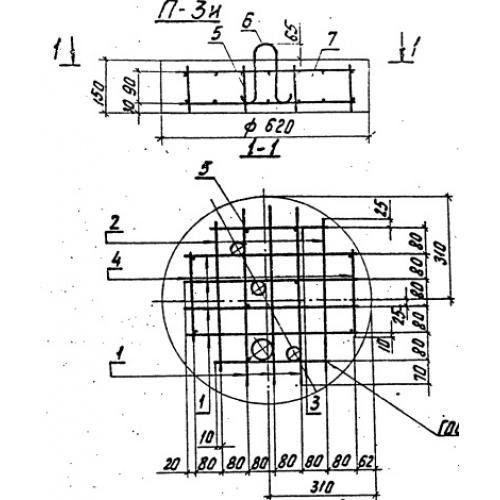

Маркирование позволяет проводить грамотную и быструю сортировку изделий по видам и маркам. В знаках указывают тип ЖБ-элемента, разменную группу и дополнительной буквенной комбинацией модификацию. Опорно-анкерная плита П 3 и имеет следующие характеристики:
Длина = 620;
Ширина = 620;
Высота = 150;
Вес = 110;
Объем бетона = 0,05;
Геометрический объем = 0,0577.
4. Характеристика материалов.
Плиты П 3 и при эксплуатации заглубляются в грунт, поэтому подвергаются постоянному действию со стороны среды агрессивного характера. Для того чтобы изделия служили долго и без вложений на их обслуживание или ремонт, используют бетон высокого качества.
Характеристики материалов следующие:
1. Класс прочности бетона – от В25;
2. Водопоглощение – 4% или водонепроницаемость марки W8;
3. Морозостойкость – до 200 8-часовых циклов полного промерзания и последующего размораживания, марка F200. Повышение стойкости бетона к действию отрицательных температур достигается путем введения в бетон высококачественных инертных материалов, таких как, гравийный щебень и природный песок с мелким зерном. Это позволяет эксплуатировать опоры при температуре до -40 градусов по Цельсию;
4. Высокая износостойкость, трещиностойкость.
Усиление опорной плиты П 3 и выполняется по расчетным схемам, указанным в технической документации, стержневой арматурой с предварительным напряжением. Используется сталь класса Ат-400, Ат-500, Ат-600 с термическим упрочнением. Дополнительно в тело плиты закладывают 36 вспомогательных деталей и 1 строповочную петлю, используемую для подъема изделия на высоту. Металлические детали проходят антикоррозионную обработку для продления срока службы всего изделия.
